Sliding Floor

Vetrata scorrevole a trascinamento

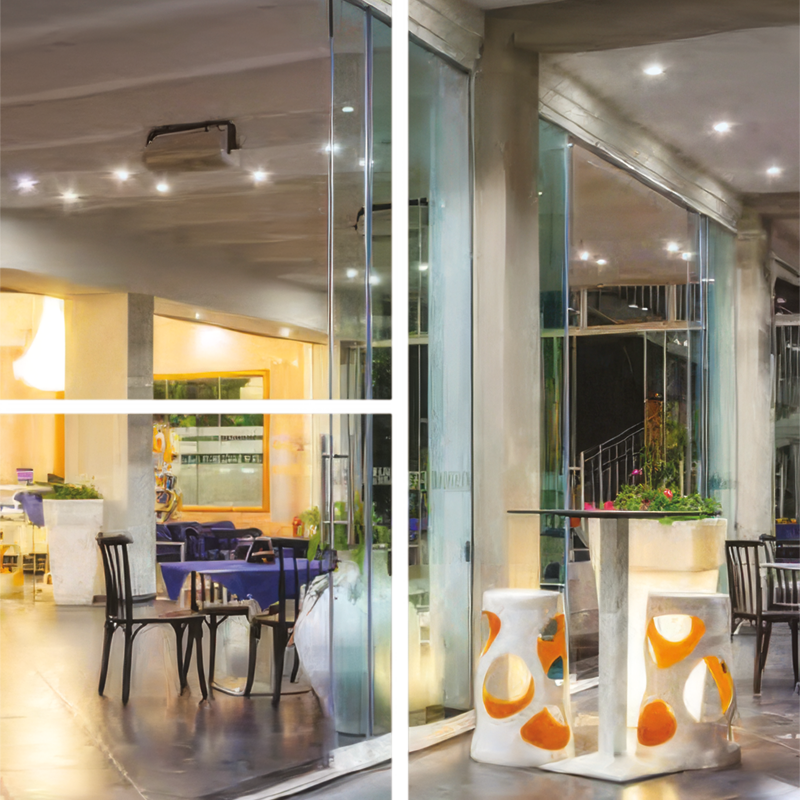

Sliding Floor è un sistema di vetrate panoramiche con apertura scorrevole a trascinamento.

Le ante scorrono in parallelo su binari a più vie e si raccolgono progressivamente su una sola, a destra, a sinistra oppure al centro, senza occupare spazio all’interno né all’esterno del vano.
Grazie al sistema di scorrimento a pavimento, si integra perfettamente in pergolati, gazebo, pergotende e strutture in legno o metallo.
Consente soluzioni ad angolo ed è disponibile con binari a 2, 3, 4, 5 e 6 vie per chiusure da 2 a 12 ante.
Per l’abbattimento delle barriere architettoniche, la guida inferiore è disponibile in versione incassata o con profilo inclinato, per facilitare il passaggio di carrozzine, passeggini e ausili per la mobilità.

Sliding Floor è un sistema di vetrate panoramiche con apertura scorrevole a trascinamento.

Le ante scorrono in parallelo su binari a più vie e si raccolgono progressivamente su una sola, a destra, a sinistra oppure al centro, senza occupare spazio all’interno né all’esterno del vano.
Grazie al sistema di scorrimento a pavimento, si integra perfettamente in pergolati, gazebo, pergotende e strutture in legno o metallo.
Consente soluzioni ad angolo ed è disponibile con binari a 2, 3, 4, 5 e 6 vie per chiusure da 2 a 12 ante.
Per l’abbattimento delle barriere architettoniche, la guida inferiore è disponibile in versione incassata o con profilo inclinato, per facilitare il passaggio di carrozzine, passeggini e ausili per la mobilità.

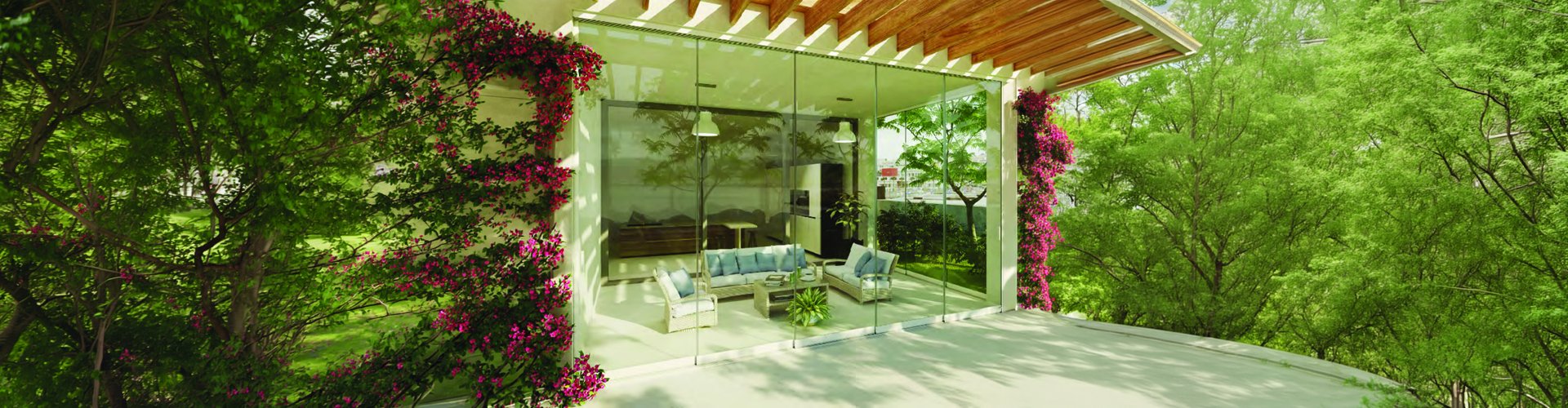

sliding-floor-2-slider

Caratteristiche tecniche

STRUTTURA
Alluminio estruso da lega primaria verniciato a polveri epossidiche a base di resina poliestere, resistente ai raggi UV
ANTE
Vetro temperato Securit 10 mm trasparente perimetralmente filolucido con CNC ed angoli smussati 0,5 mm
DIMENSIONI
Larghezza singola anta min. 600 mm – Max 1.300 mm
Altezza singola anta Max 3.000 mm
APERTURA
Laterale (semplice) o centrale (ante contrapposte)
SCORRIMENTO
Inferiore
REGOLAZIONE
4 mm
LUCE TRA LE ANTE
12 mm
VITERIA
Acciaio inox
CARRELLI
Corpo in metallo pressofuso
Regolabili a sistema montato
Basic con cuscinetto singolo ad alta tenuta
Extra con doppio cuscinetto per una tenuta Extra

CARRELLI
Corpo in metallo pressofuso regolabili a sistema montato
Basic con cuscinetto singolo ad alta tenuta
Extra con doppio cuscinetto per una tenuta Extra
PORTATA
Fino a 130 kg.
TERMINALI LATERALI
Metallo pressofuso verniciato con sistema di trascinamento dell’anta integrato
ISOLAMENTO TERMICO
Vetro temperato 10 mm. g 0,81
ISOLAMENTO ACUSTICO
Vetro temperato 10 mm. Rw 33 (-2;-3) dB
BARRIERE ARCHITETTONICHE
Nessuna limitazione al passaggio
CERTIFICAZIONI
ISTITUTO GIORDANO
classe 6 (carico vento per tende oscuranti EN 13561)
classe 1 (carico vento del Serramento EN 12211)
MATERIALI
Riciclabili al 95%

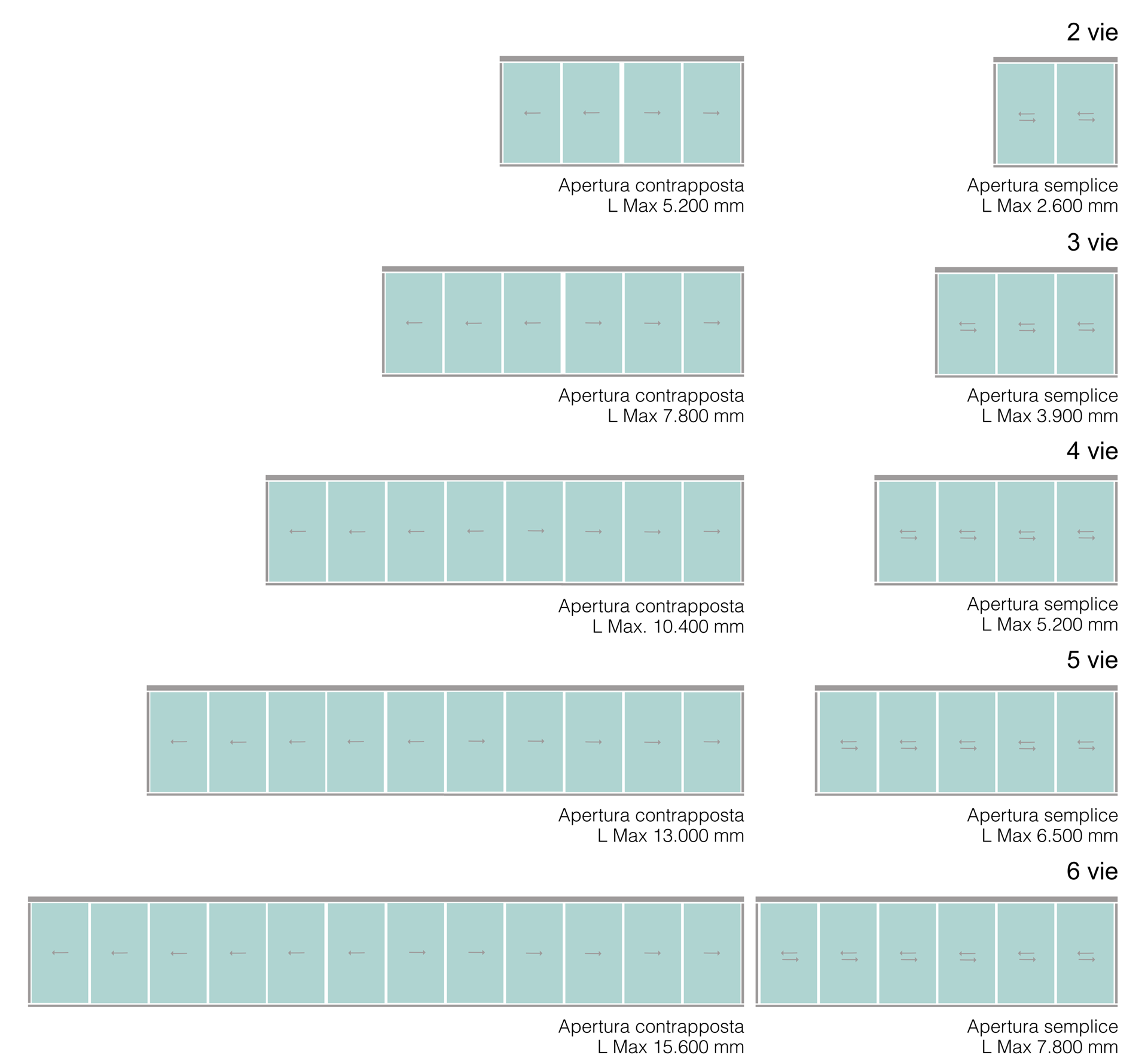

Configurazioni

Guide inferiori

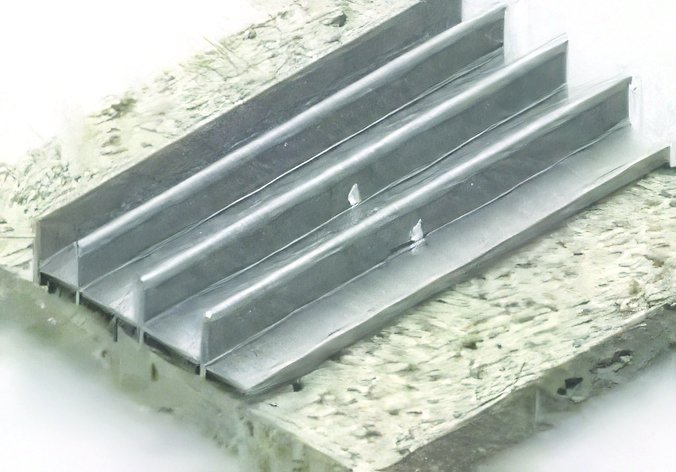

Guida inferiore in appoggio standard
disponibile per 2 – 3 – 4 – 5 – 6 vie.

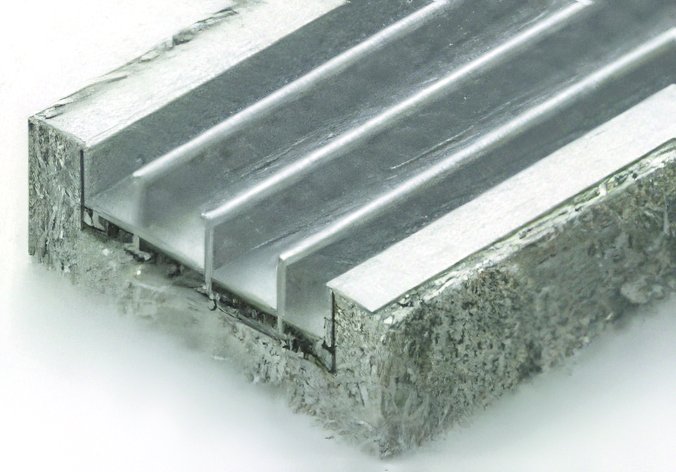

Guida inferiore incassata
disponibile per 3 – 4 – 5 vie.

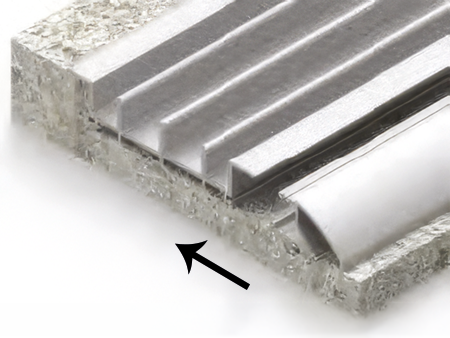

Guida inferiore con becco d’oca
disponibile per 3 – 4 – 5 vie.

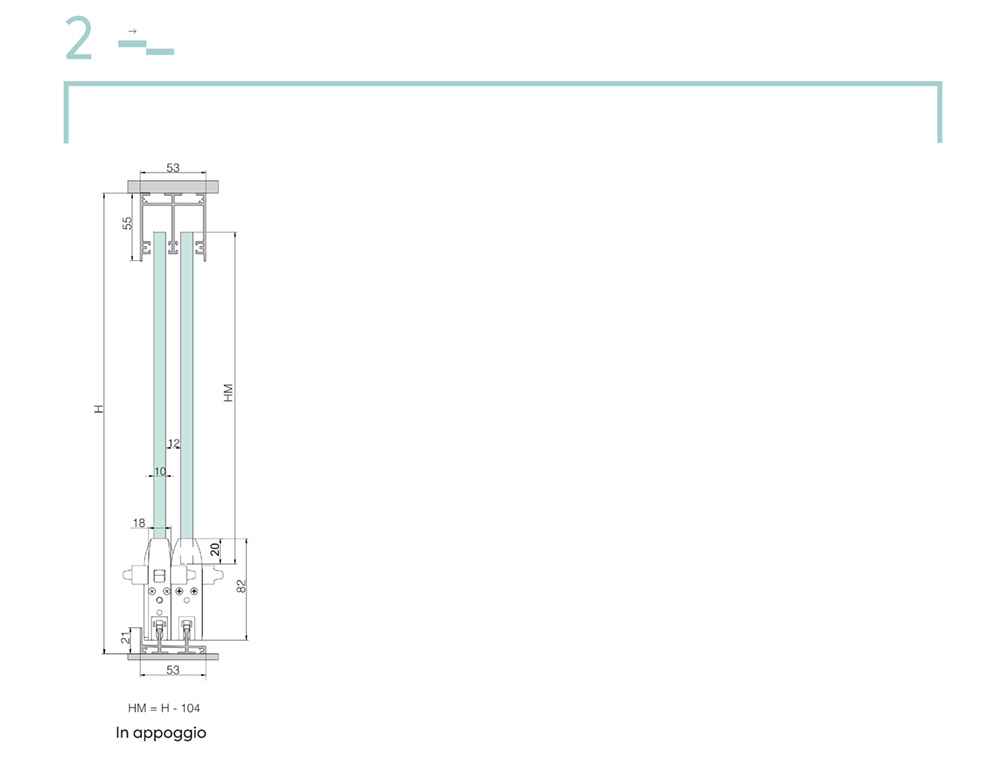

Scheda tecnica – 2 vie

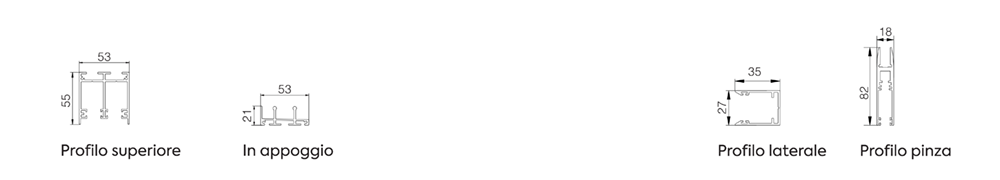

Profileria – 2 vie

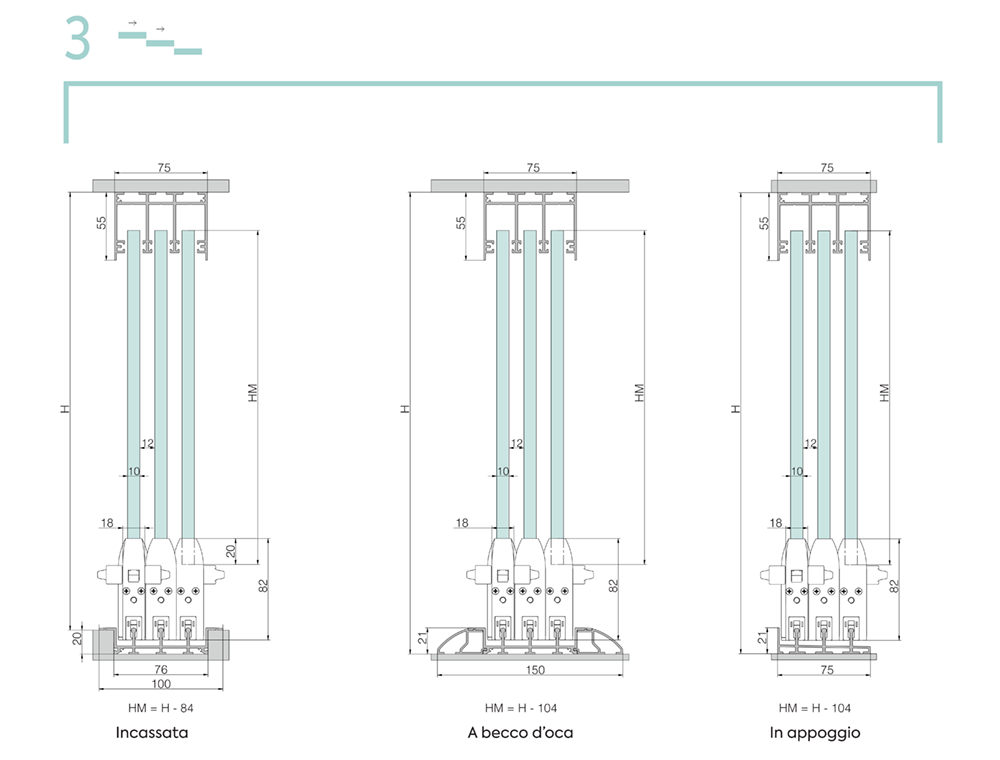

Scheda tecnica – 3 vie

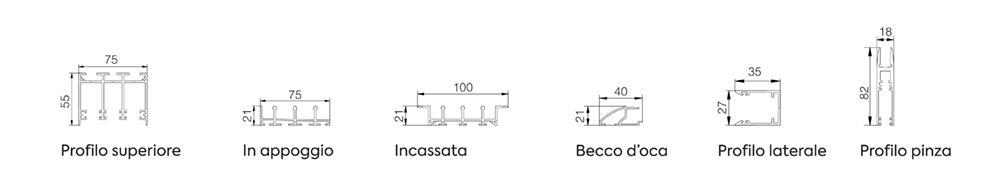

Profileria – 3 vie

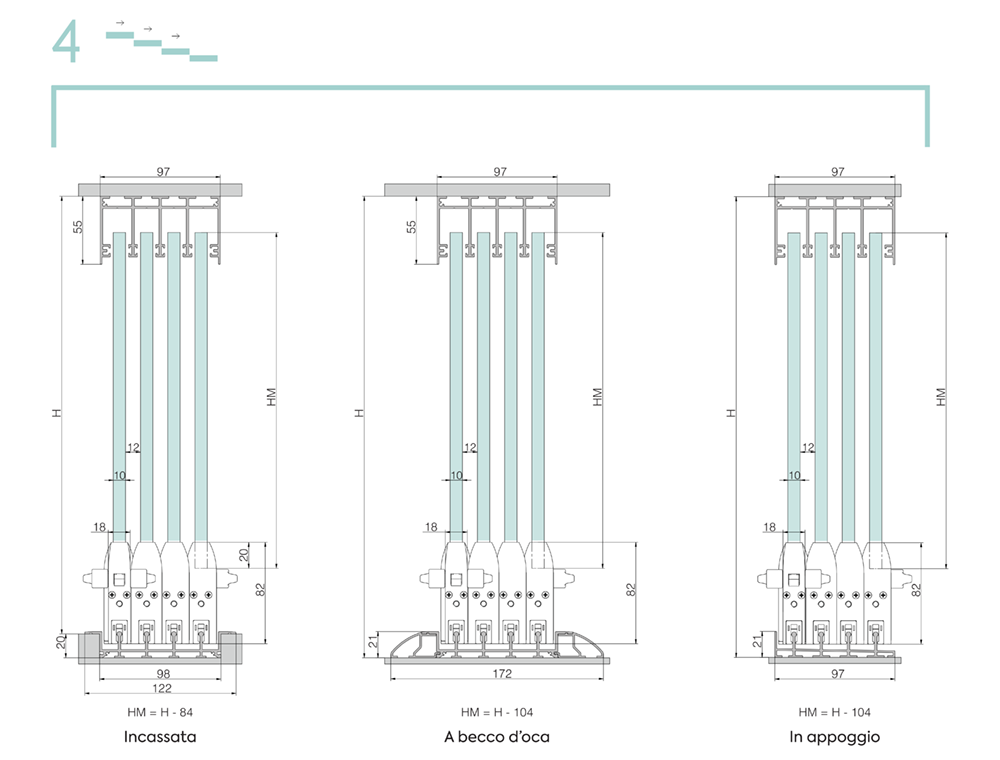

Scheda tecnica – 4 vie

Profileria – 4 vie

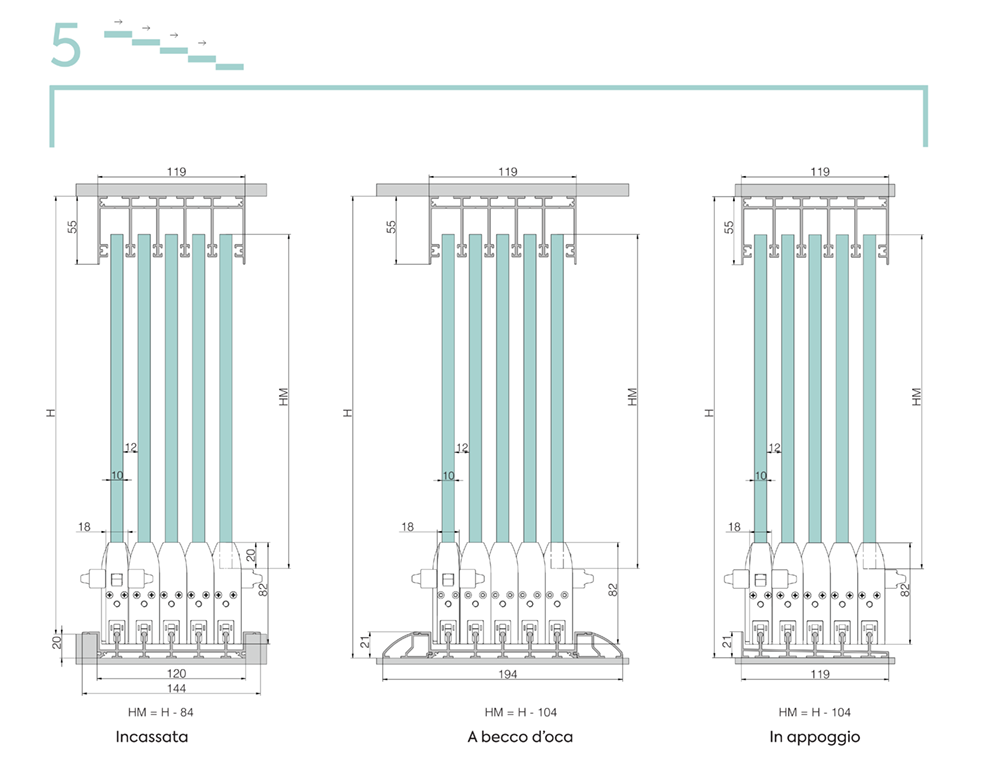

Scheda tecnica – 5 vie

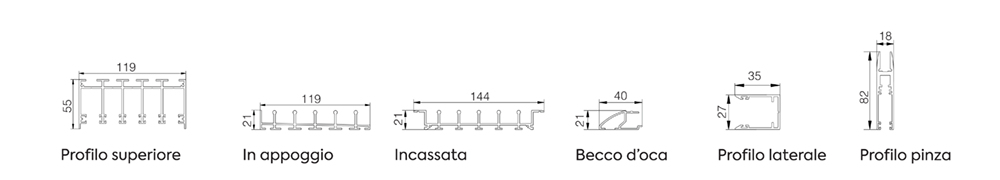

Profileria – 5 vie

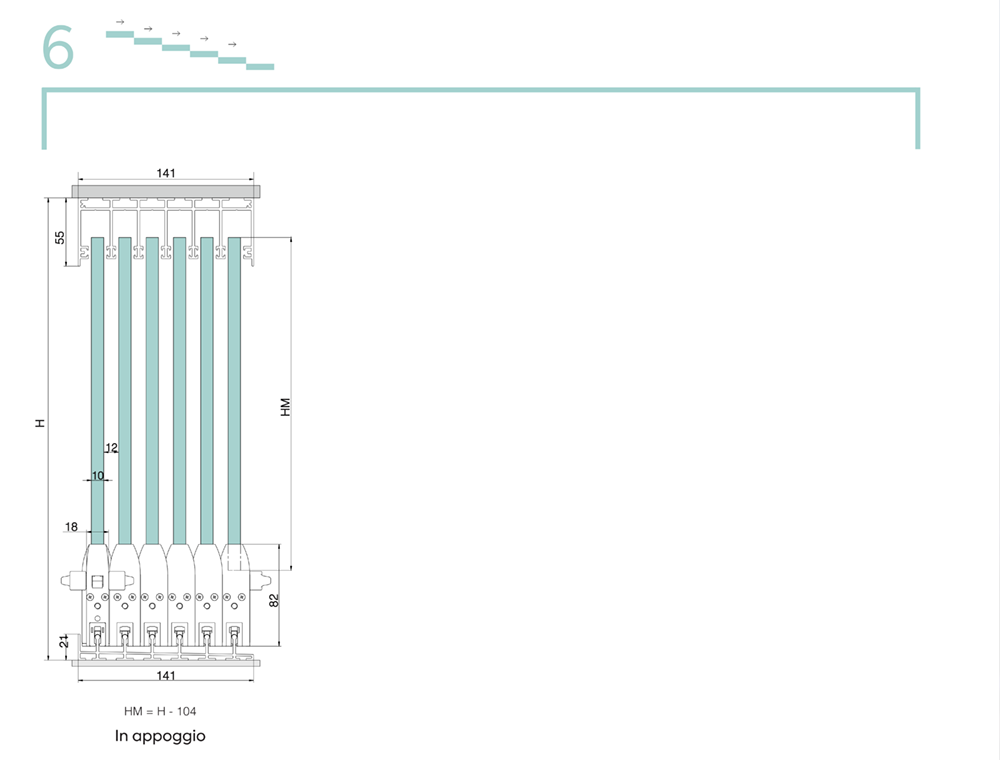

Scheda tecnica – 6 vie

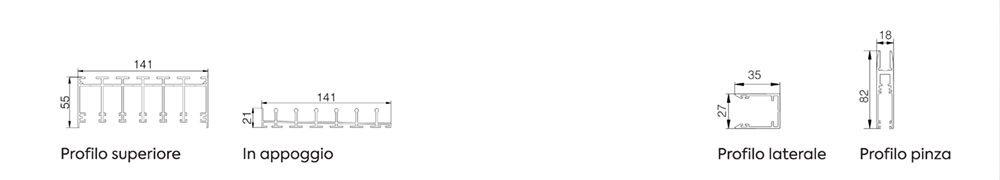

Profileria – 6 vie

Dettagli tecnici

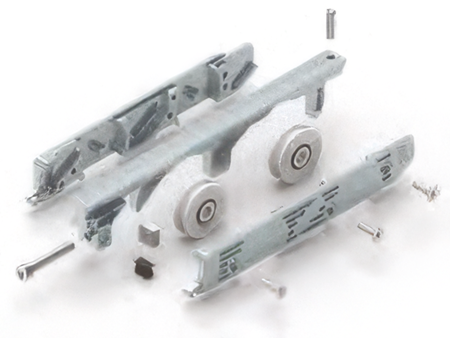

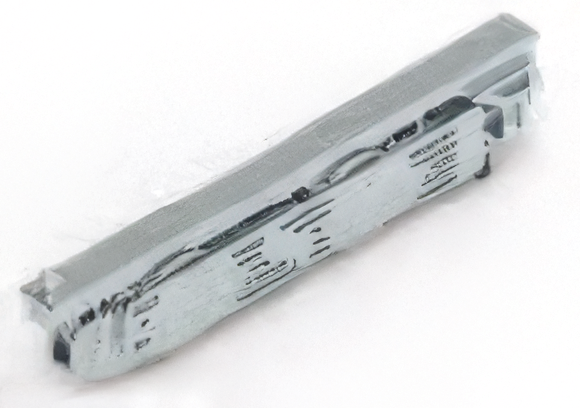

CARRELLO EXTRA
MASSIMA PORTATA
L’innovativo carrello EXTRA ha una scorrevolezza e fluidità ad altissime prestazioni. Due ruote da Ø 29 mm concuscinetto in acciaio da Ø 19 mm a doppia schermatura.
Portata fino a 130 kg ad anta.

REGOLAZIONE AD ANTA INSTALLATA
La regolazione del carrello è possibile lateralmente ad anta installata senza dover alzare l’anta e permette di ridurre i tempi di installazione. Sistema testato a 100.000 cicli di apertura e chiusura continua.

AMPIA GAMMA ACCESSORI
Il carrello singolo permette la massima stabilità per ante strette e portate fino 45 kg.

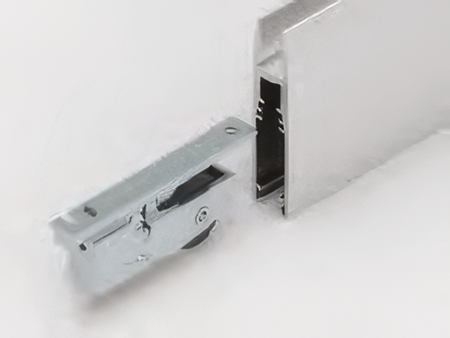

CARRELLO SINGOLO
La regolazione del carrello è possibile lateralmente ad anta installata per garantire la massima semplicità di montaggio.

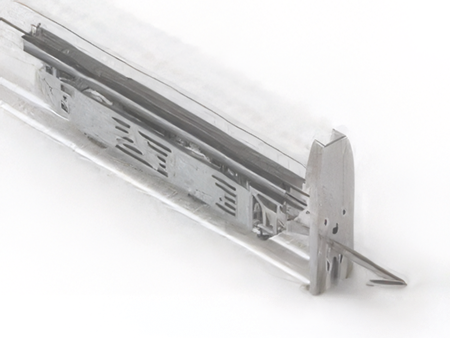

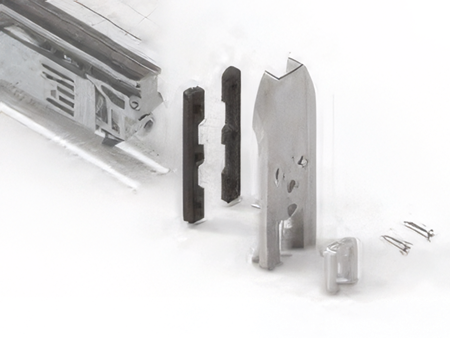

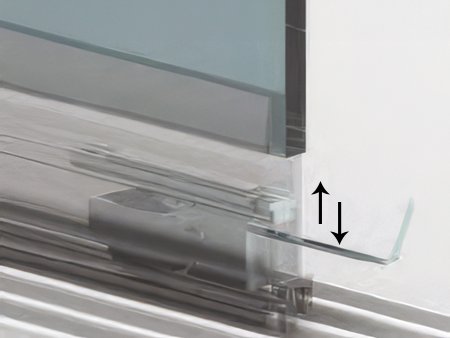

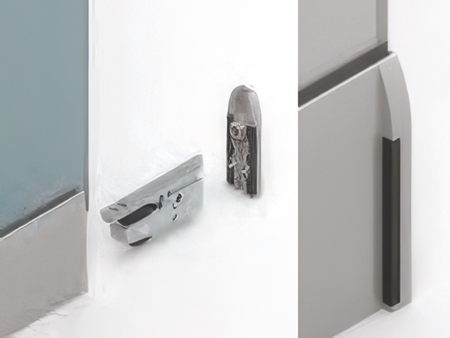

SISTEMA DI TRASCINAMENTO
Il terminale ambidestro con maggiore superficie di contatto per il trascinamento garantisce una durabilità e resistenza meccanica migliorata.

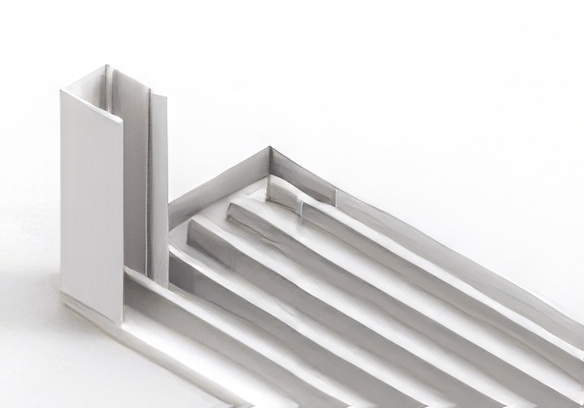

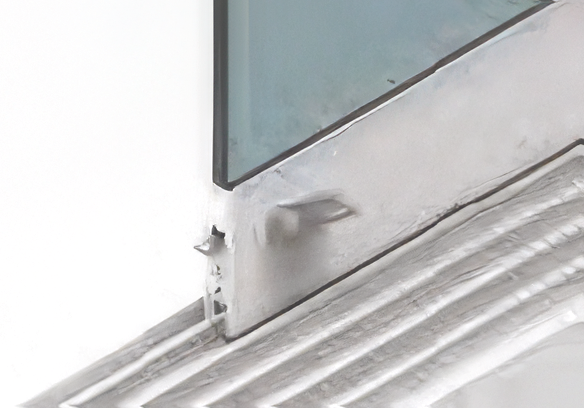

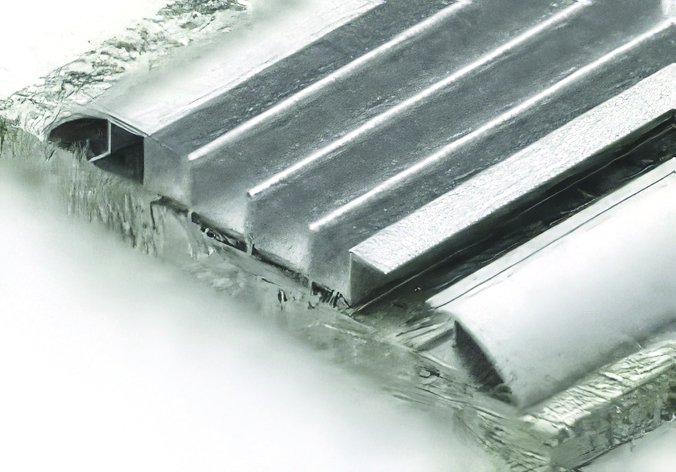

GUIDA INFERIORE
La guida inferiore incassata può essere accoppiata al profilo a becco d’oca per agevolare il superamento della guida e
rispettare le normative relative alle barriere architettoniche. Tale profilo è supplementare e semplifica la gestione di magazzino.

FACILITÀ D’INSTALLAZIONE
La semplicità di installazione è la nostra prerogativa e pochi componenti ma di altissima qualità ci permettono di fornire un prodotto ideale per l’installatore.
