Libra

Vetrata scorrevole impacchettabile

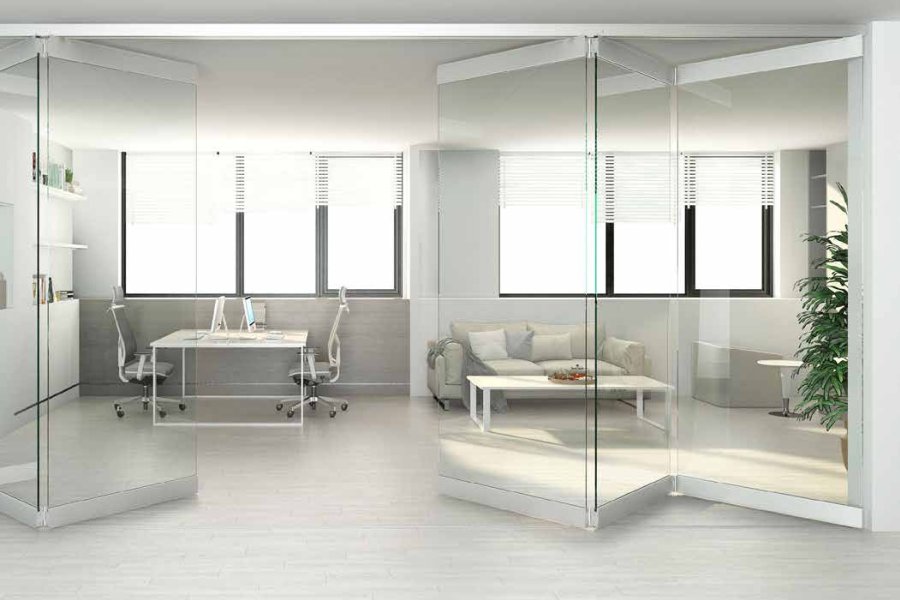

Libra è un sistema di vetrate panoramiche con apertura scorrevole e impacchettamento a libro con rotazione dei vetri a 90°.

Le ante complanari scorrono su una guida monovia, la principale aprendosi a battente, a destra a sinistra o in entrambi i lati, crea un’area di parcheggio dove le rimanenti si posizionano scorrendo singolarmente, una volta ruotate di 90 gradi, lasciando libero il vano passaggio. L’impacchettamento può avvenire all’interno o all’esterno del locale.

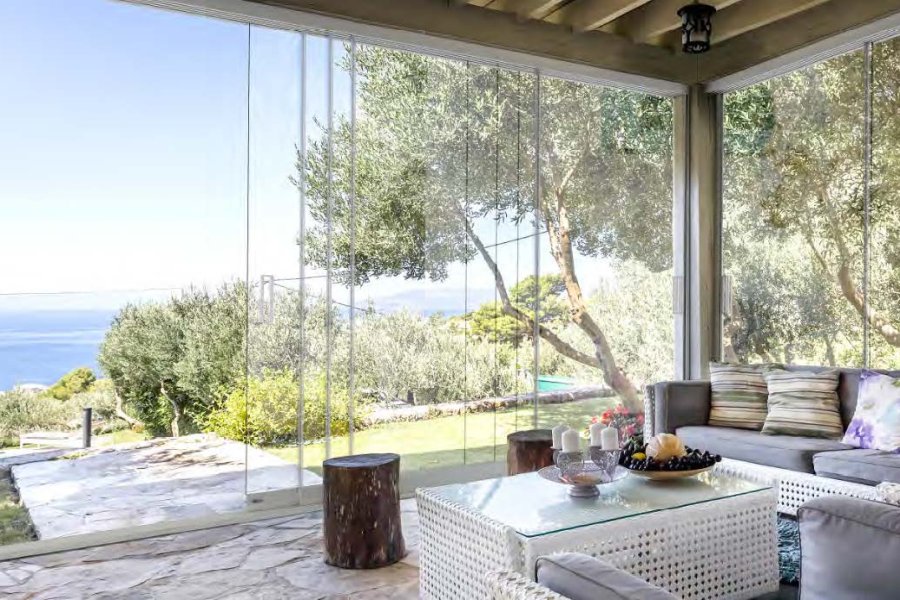

Grazie al sistema di scorrimento a pavimento, si integra perfettamente in pergolati, gazebo, pergotende e strutture in legno o metallo.
Consente soluzioni ad angolo anche diverso da 90° e su pareti curve.
Per l’abbattimento delle barriere architettoniche, la guida inferiore è disponibile in versione incassata o con profilo inclinato, per facilitare il passaggio di carrozzine, passeggini e ausili per la mobilità.

Libra è un sistema di vetrate panoramiche con apertura scorrevole e impacchettamento a libro con rotazione dei vetri a 90°.

Le ante complanari scorrono su una guida monovia, la principale aprendosi a battente, a destra a sinistra o in entrambi i lati, crea un’area di parcheggio dove le rimanenti si posizionano scorrendo singolarmente, una volta ruotate di 90 gradi, lasciando libero il vano passaggio. L’impacchettamento può avvenire all’interno o all’esterno del locale.
Grazie al sistema di scorrimento a pavimento, si integra perfettamente in pergolati, gazebo, pergotende e strutture in legno o metallo.
Consente soluzioni ad angolo anche diverso da 90° e su pareti curve.
Per l’abbattimento delle barriere architettoniche, la guida inferiore è disponibile in versione incassata o con profilo inclinato, per facilitare il passaggio di carrozzine, passeggini e ausili per la mobilità.

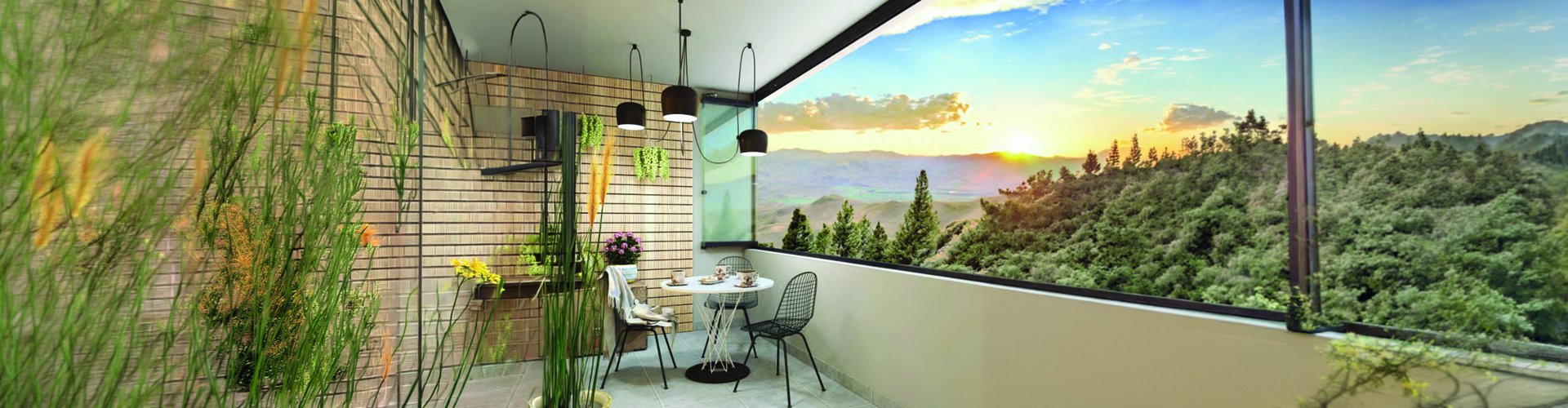

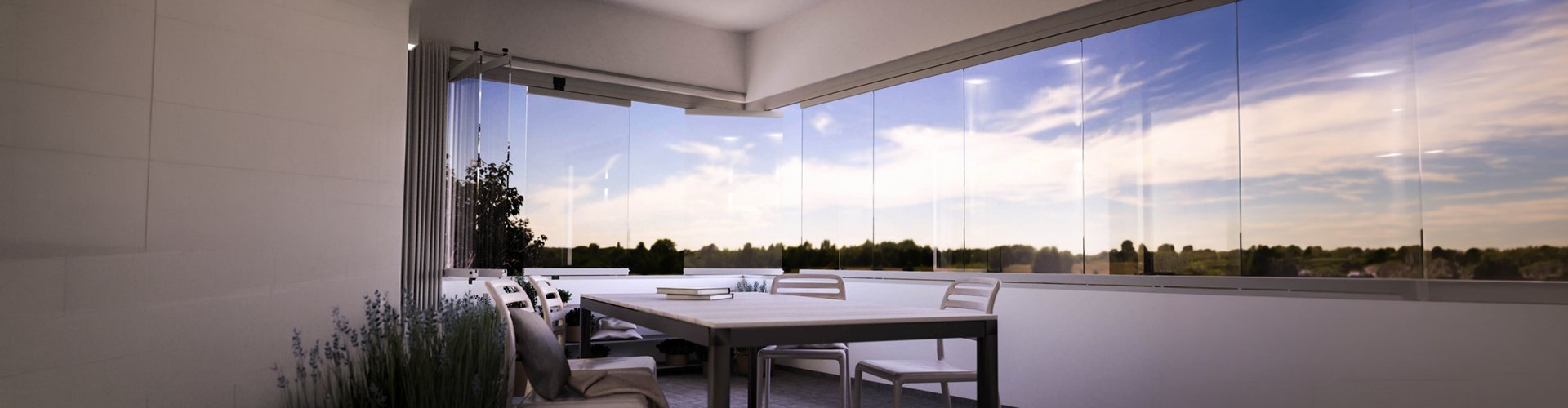

libra-1-slider

Caratteristiche tecniche

STRUTTURA
Alluminio estruso da lega primaria anodizzato o verniciato a polveriepossi-diche a base di resina poliestere, resistente ai raggi UV
ANTE
Vetro temprato Securit 10 mm trasparente perimetralmente filolucido,lavorato CNC ed angoli smussati 0,5 mm
DIMENSIONI
Larghezza singola anta Max 800 mm
Altezza vano Max 3.000 mm
APERTURA E SCORRIMENTO
Scorrimento laterale ed apertura a battente con area di impacchettamento
SCARICO DEL PESO
Inferiore. Il peso dell’anta incide sul profilo inferiore
REGOLAZIONE E COMPENSAZIONE
+7 mm – 5 mm
VITERIA
Anticorrosione, inox e zincate

SENSO DI APERTURA
Interno o esterno
Possibilità di apertura laterale (sinistra/destra) od entrambi i lati in caso di vano contrapposto
PORTATA
Fino a 50 kg ad anta
SISTEMI DI APERTURA

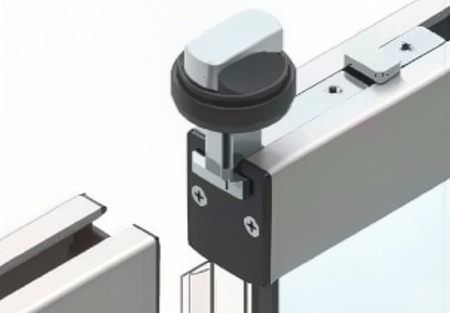

Pomolo di azionamento, maniglia con serratura
ISOLAMENTO TERMICO
Vetro temperato 10 mm. g 0,81
ISOLAMENTO ACUSTICO
Vetro temperato 10 mm. Rw 33
BARRIERE ARCHITETTONICHE
Nessuna limitazione al passaggio con profilo inferiore incassato
CERTIFICAZIONI (ISTITUTO GIORDANO)
Classe 6 (carico vento per tende oscuranti EN 13561)
Classe 2 (carico vento del Serramento EN 12211)
MATERIALI
Riciclabili al 95%

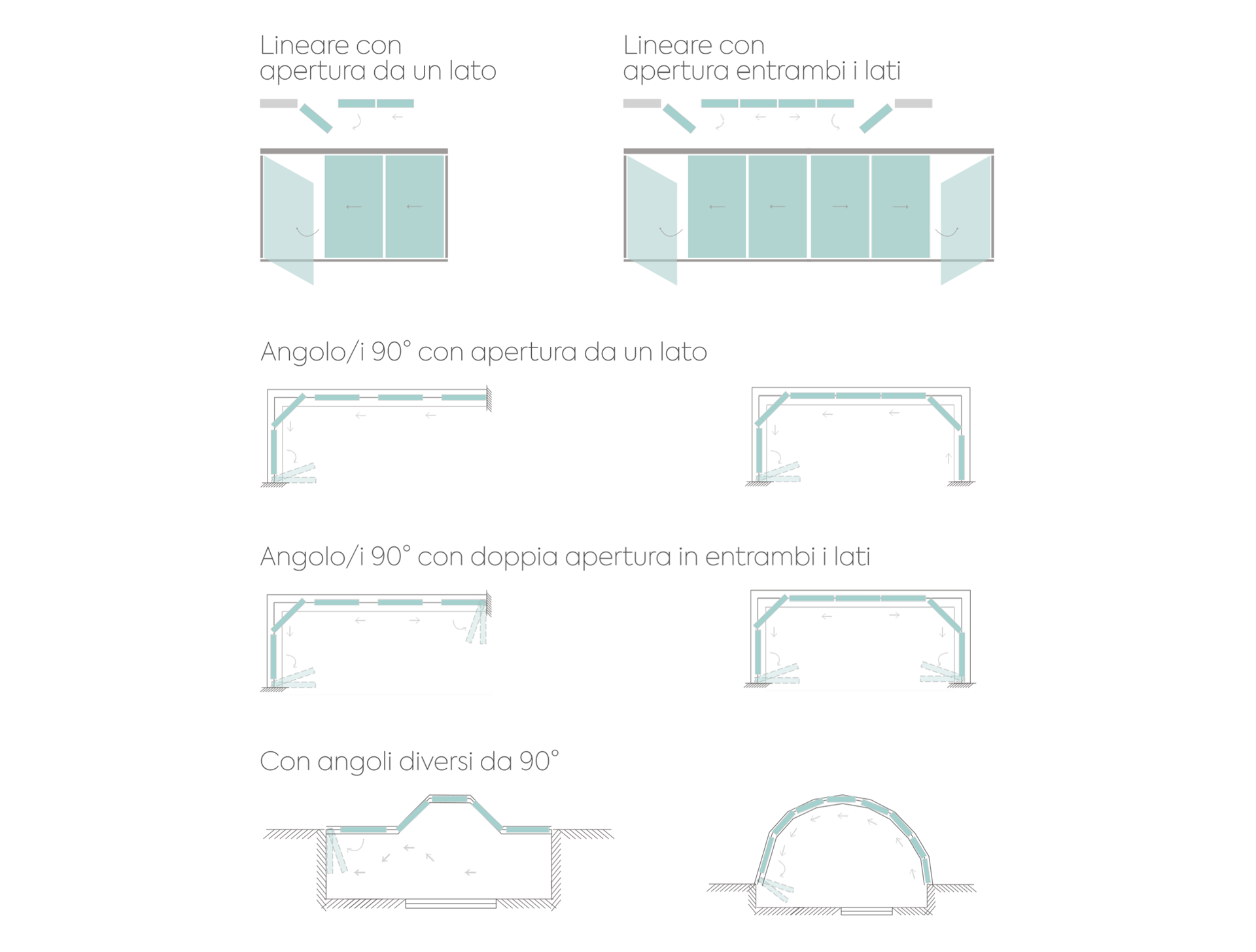

Configurazioni

Guide inferiori

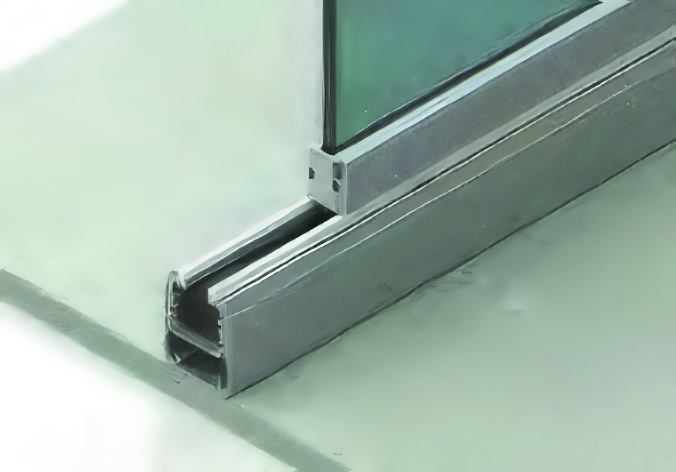

Guida inferiore standard, ideale per balconi loggiati

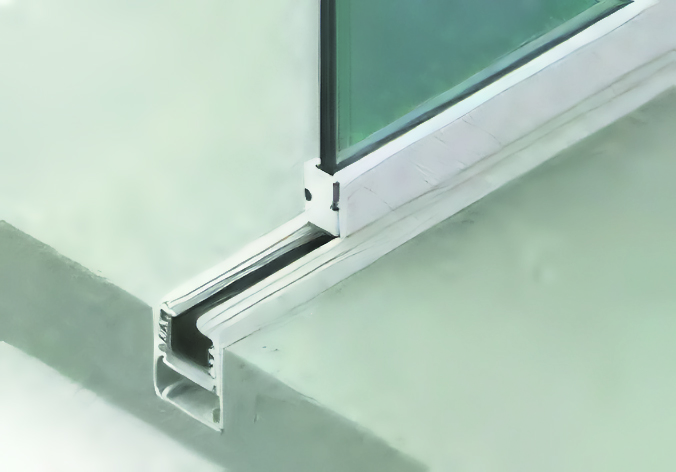

Guida inferiore incassata

Scheda tecnica

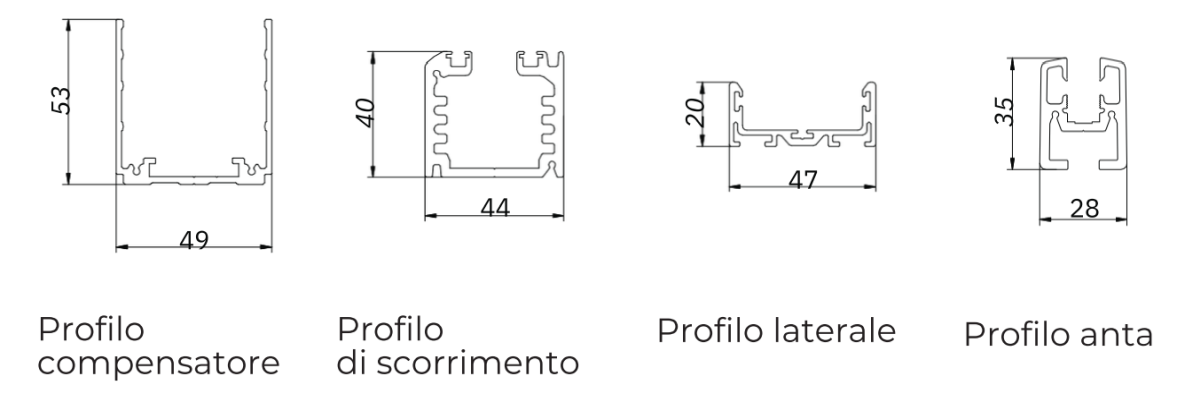

Profileria

Dettagli tecnici

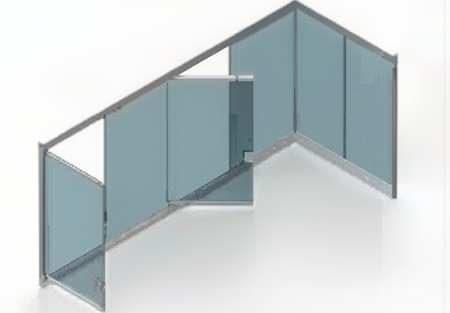

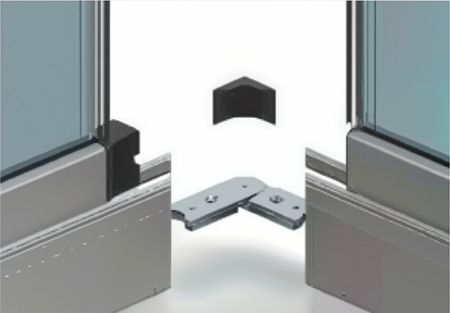

SOLUZIONI AD ANGOLO
La funzionalità e l’estetica sono i nostri focus e pertanto anche la configurazione ad angolo prevede specifici componenti come i terminali ad-hoc e l’unione dei profili con squadrette graduate, in modo da completare l’installazione a regola d’arte.

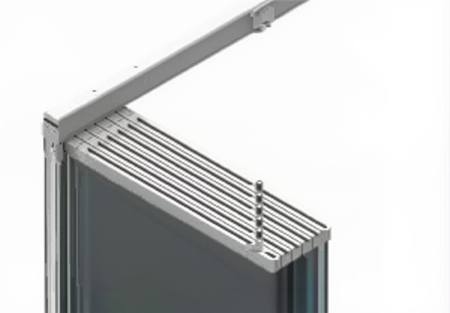

FLESSIBILITÀ ED ESTETICA
La grande flessibilità del sistema permette di realizzare varie configurazioni, come la possibilità di aumentare il numero di ante aggiungendo una seconda “bocchetta di uscita carrelli”. Come tutti gli altri componenti, anche la mascherina di chiusura della bocca ha un design minimale con soli 59 mm di larghezza e 48 mm di altezza. Disponibile in 3 diverse finiture.

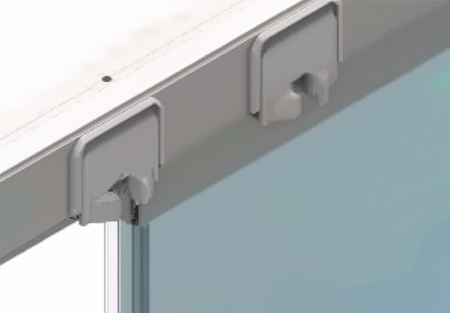

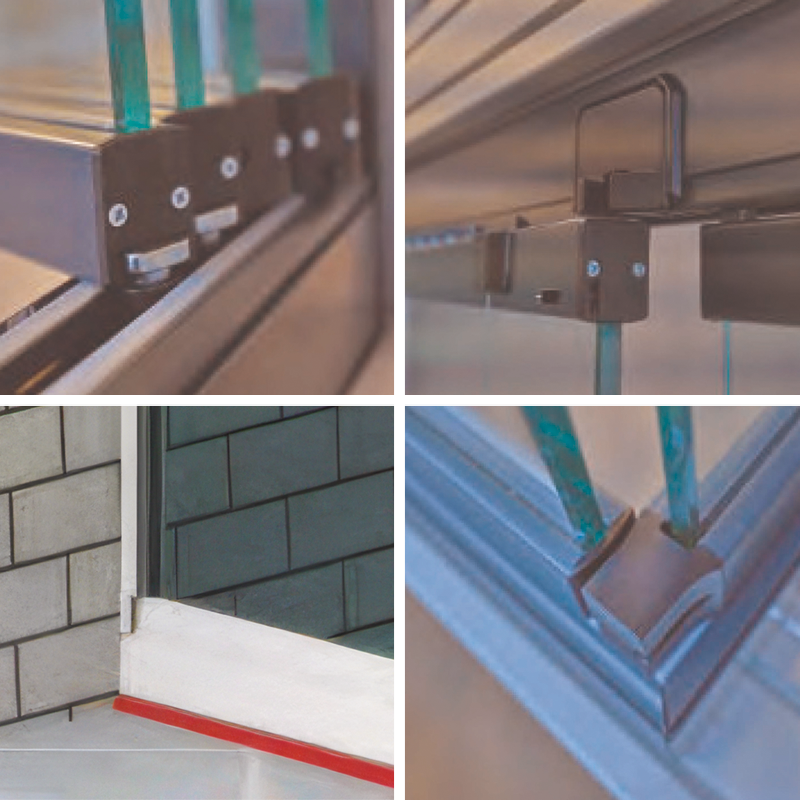

COMPONENTI DI QUALITÀ
Libra è accessoriato con componenti della massima qualità come i corpi carrello che subiscono trattamento di zincatura per ambienti salini. Oltre a componenti funzionali ed estetici come i tappi terminali disponibili in 3 finiture (bianco, nero e grigio) per potersi adattare al meglio a tutte le possibili combinazioni di colore desiderate.

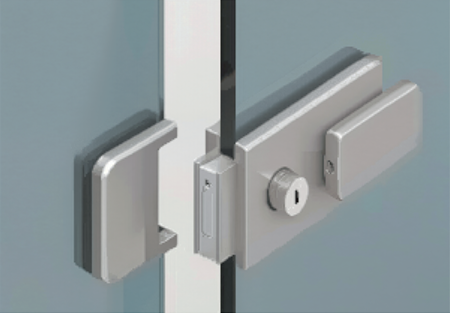

SERRATURA MG-LOCK
Il sistema Libra può essere corredato da svariati accessori optional come l’esclusiva serratura MG-Lock, pensata e progettata da Mc-slide appositamente per sistemi per vetrate panoramiche ad impacchettamento. Pratica nell’utilizzo ha un design unico e moderno che valorizza ulteriormente l’estetica della vetrata.

FLEXI DOOR
Il sistema Libra permette di inserire una speciale anta a battente posizionandola nel mezzo delle altre ante scorrevoli. La sua caratteristica è quella di poter prevedere un ingresso centrale ma all’occorrenza può scorrere ed andarsi ad impacchettare assieme a tutte le altre.

PULIZIA SEMPLICE
Grazie alla movimentazione delle ante è possibile una pulizia più semplice della vetrata, sia nella parte interna che in quella esterna. Pertanto questa soluzione è perfetta per balconi e terrazzi loggiati.

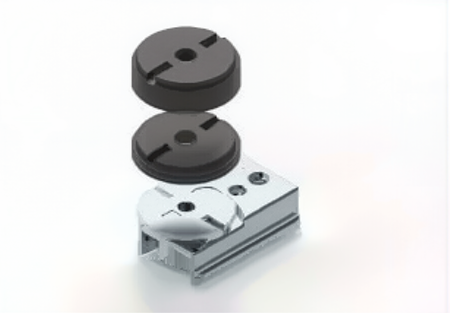

Dettagli premium: tecnologia Re-Block

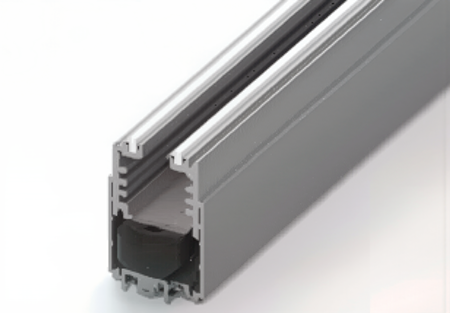

L’esclusivo sistema di regolazione Re-Block permette di spessorare facilmente la guida di scorrimento inferiore tramite l’ausilio di specifici tasselli componibili e intercambiabili, al fine di compensare anche forti pendenze del pavimento e posizionare perfettamente “in bolla” la guida stessa.

La regolazione del Re-Block avviene facilmente tramite l’utilizzo di una semplice chiave esagonale che agisce direttamente sui tasselli posizionati tra profilo compensatore e guida di scorrimento. La modularità dei tasselli evita l’impiego di lunghe viti, pertanto NON è necessario fare ulteriori fori nella pavimentazione.
